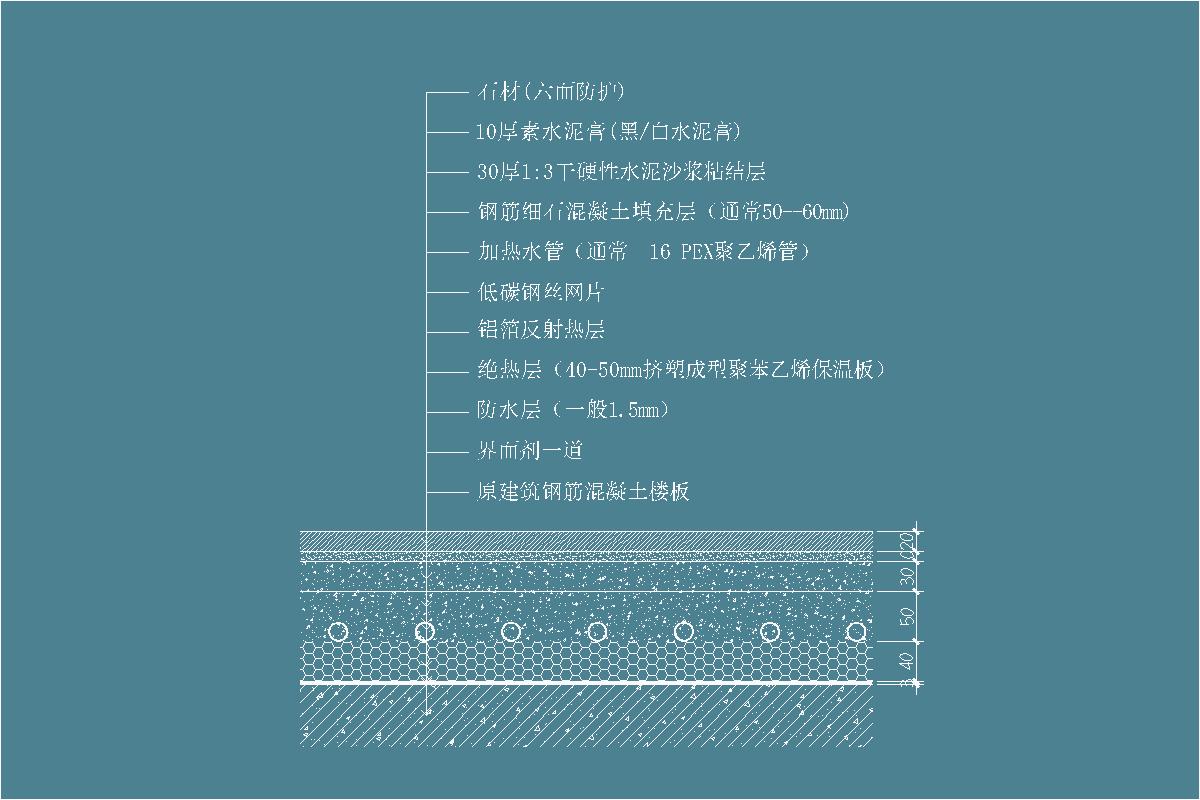

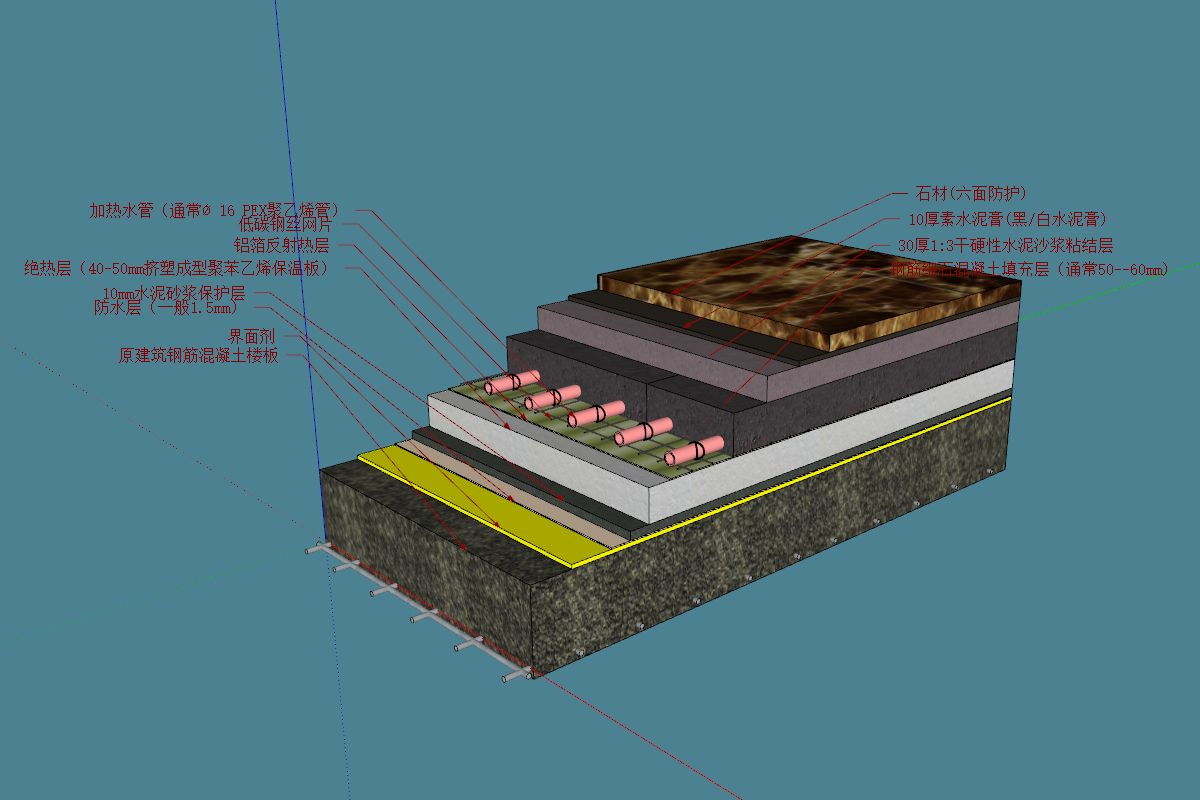

石材-1:3干硬性水泥沙浆-素水泥膏-钢筋细石混凝土-加热水管-低碳钢丝网片-铝箔反射热层-绝热层-防水层-地坪节点剖面详图

石材(有地暖）

1、原建筑钢筋混凝土楼板
2、20厚1:3水泥砂浆找平
3.1.5厚JS或聚氨酯涂膜防水层
4.40厚聚苯乙烯泡沫塑料保温层
5.铺真空镀铝聚脂薄膜(或铺玻璃布基铝箔贴面层)绝缘层
6.铺18号镀锌低碳钢丝网,用扎带与加热管绑牢
7.加热管
8.50厚C20细石混凝土垫层，∅6钢筋@150，随打随平(表面开伸缩缝)
9.30厚1:3干硬性水泥沙浆粘结层
10.10厚素水泥膏(黑/白水泥膏)
11.石材(六面防护)
