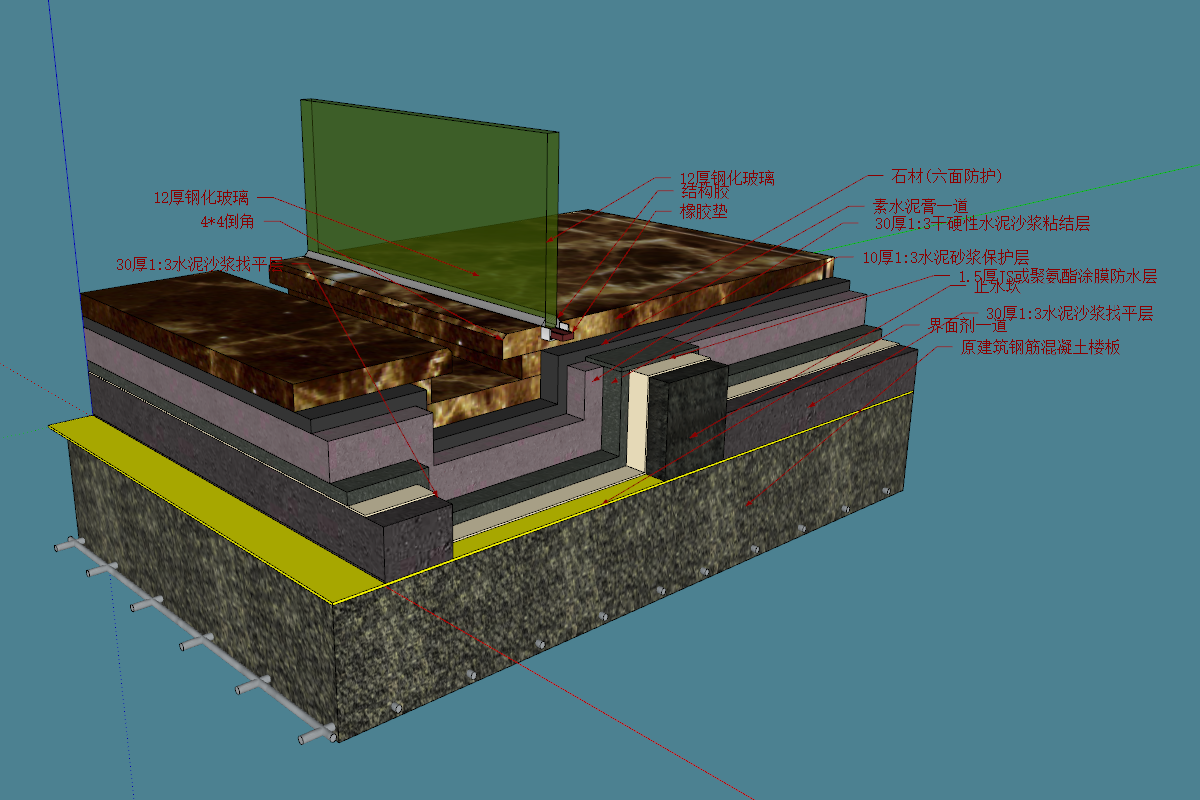

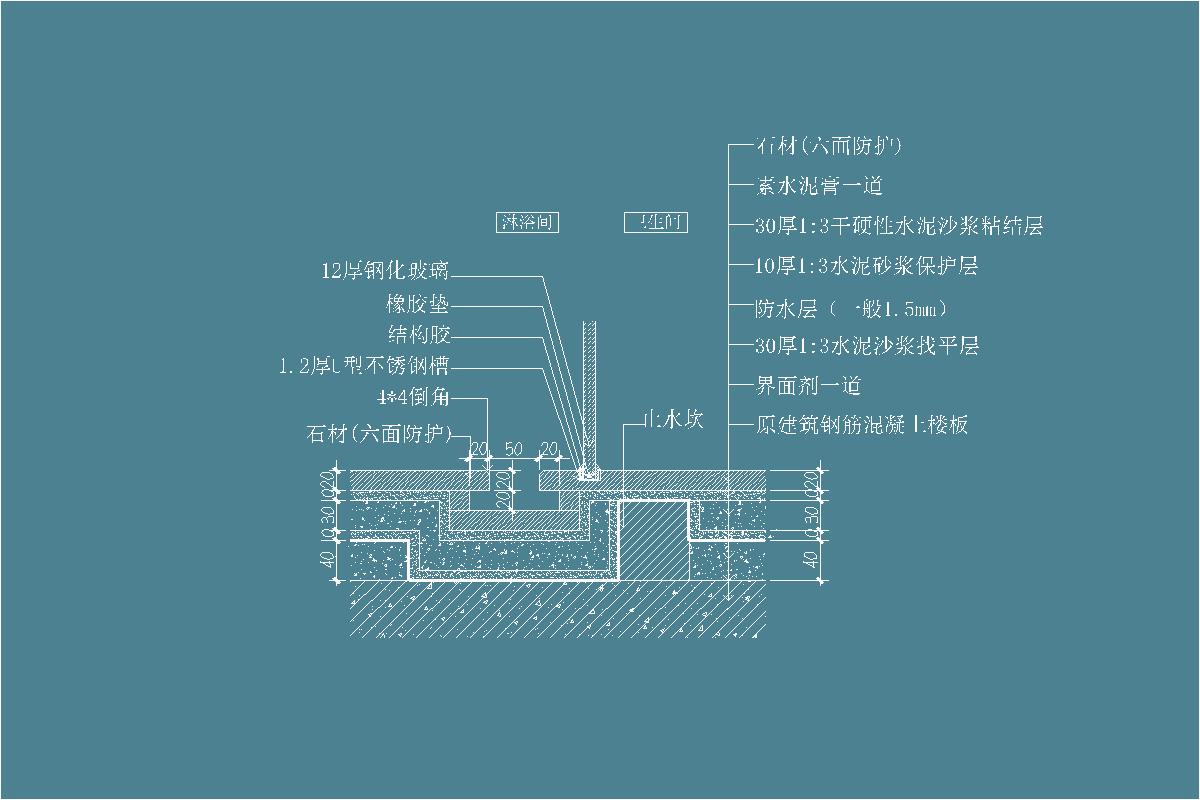

淋浴间下水槽-石材-1:3干硬性水泥沙浆-素水泥膏-12厚钢化玻璃-橡胶垫-U型不锈钢槽-倒角-防水层-地坪节点剖面详图

淋浴间内下水槽

1.原建筑钢筋混凝土楼板
2.30厚1:3水泥沙浆找平层
3.止水坎
4.1.5厚JS或聚氨酯涂膜防水层
5.10厚1:3水泥砂浆保护层
6.30厚1:3干硬性水泥沙浆粘结层
7.10厚素水泥膏(黑/白水泥膏)
8.1.2厚U型不锈钢槽
9.橡胶垫
10.中性酮密硅封胶
11.12厚钢化玻璃

注意:
1.防水完全做完后蓄水试验3~5天
2.地漏处下水方向的防水处理必须做好灌浆加实
3.大理石的颜色、品种由设计人定，并在施工图中注明
4.防污剂需按厂家使用说明施工
