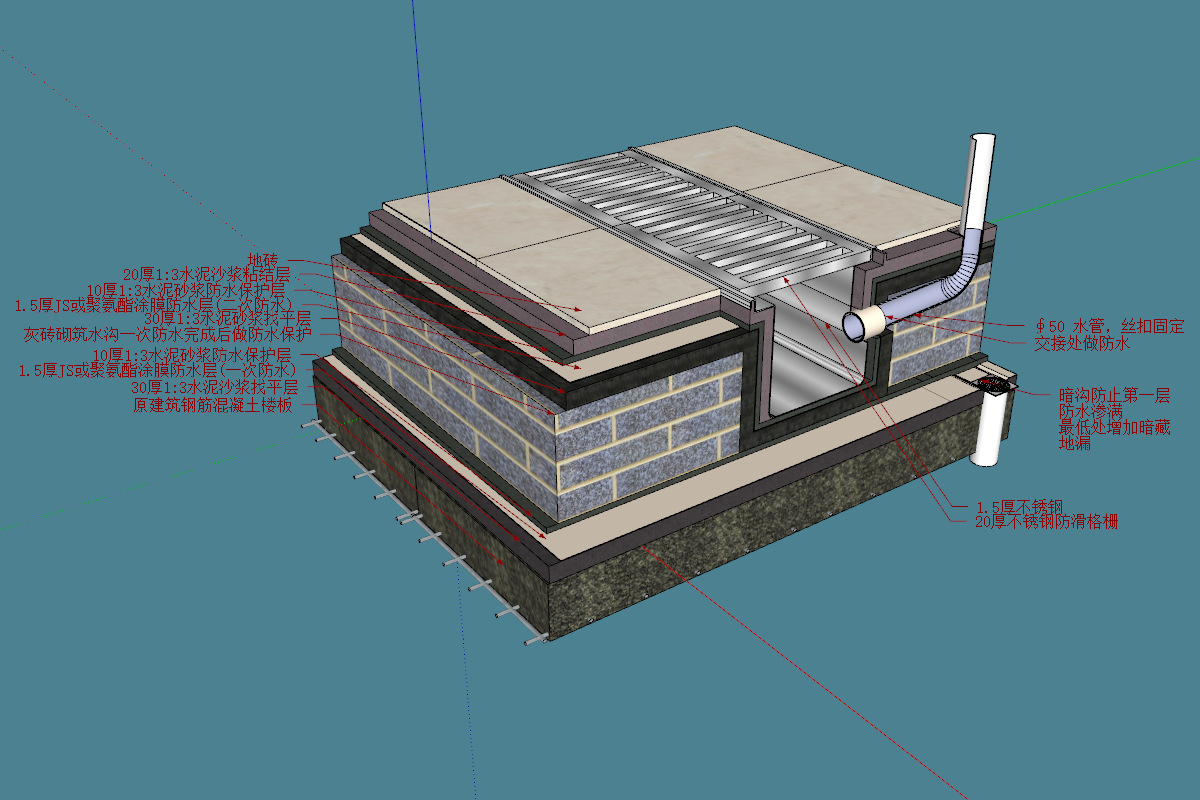

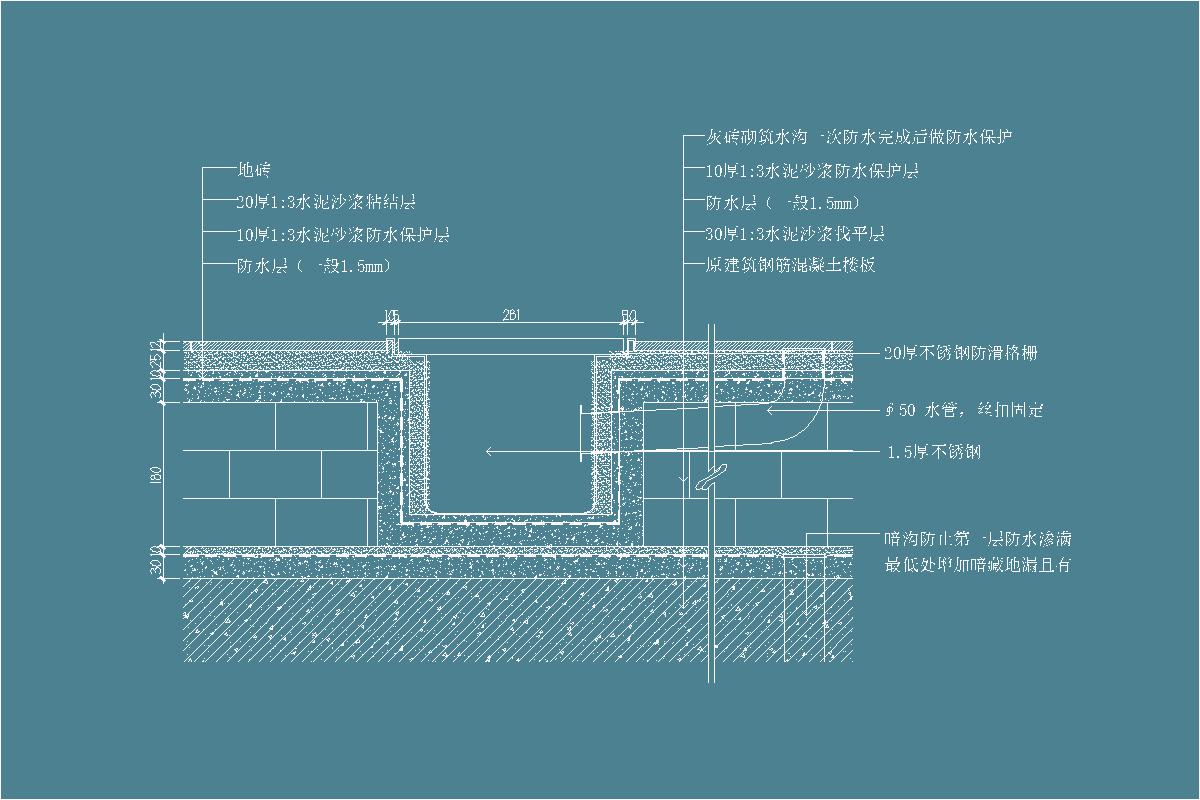

地砖-灰砖砌筑水沟-1:3水泥砂浆防水保护层-不锈钢防滑格栅-∅50 水管-1.5厚不锈钢-防水层-暗沟防止第一层防水渗满–地沟节点剖面详图

地沟做法
(后场厨房地面排水沟节点图)

1、最低处增加暗藏地漏且有暗沟防止第 二层
防水渗满
2、原建筑钢筋混凝土楼板
3、∮50 水管，丝扣固定
4、20厚1:3水泥砂浆找平层
5、1.5厚JS或聚氨酯涂膜防水层(一次防水)
6、10厚1:3水泥砂浆防水保护层(一次防
水)
7、灰砖砌筑水沟一次防水完成后做防水保护
(厚度依现场实际)
8、30厚1:3水泥砂浆找平层
9、1.5厚JS或聚氨酯涂膜防水层(二次防水)
10、30厚1:3水泥砂浆粘结层
11、10厚素水泥膏
12、防滑砖
13、1.5厚不锈钢
14、20厚不锈钢防滑格栅
15、10厚1:3水泥砂浆防水保护层
16、20厚1:3水泥沙浆粘结层
17、地砖(8~12厚,干水泥擦缝)(找坡)

注意事项：
a、双层防水
b、关键防水交圈封闭
c、下水管与防水的交叉作业
d、建议采用C20砼浇筑1:2水泥砂浆粉刷后再
做防水
