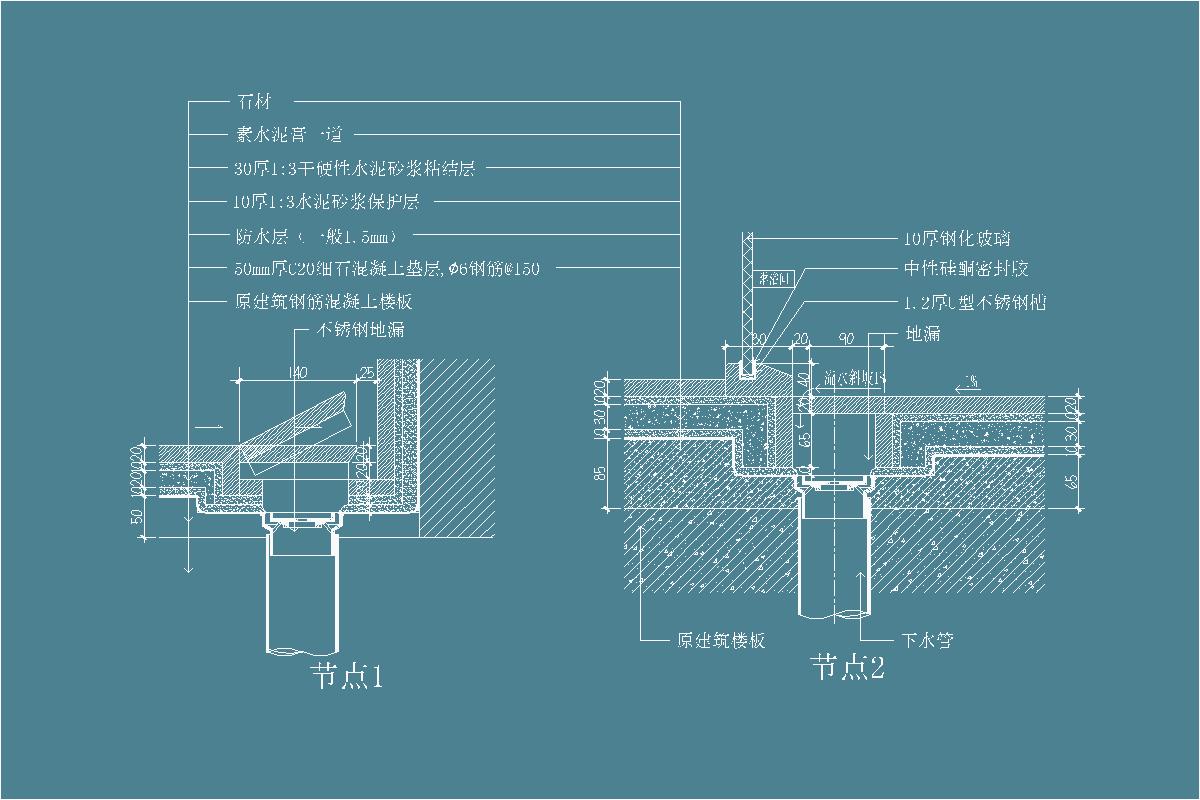

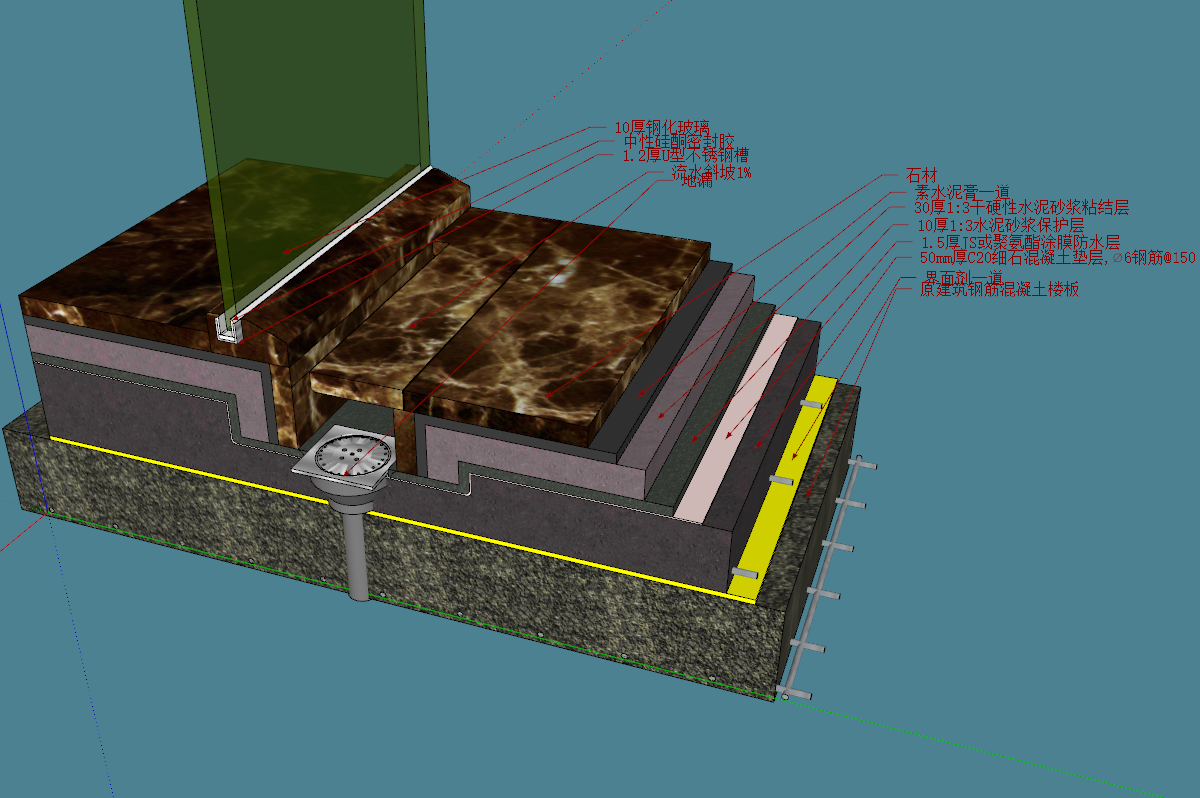

石材-素水泥膏-1:3水泥砂浆-不锈钢地漏-10厚钢化玻璃-中性硅酮密封胶-防水层-下水管-1.2厚U型不锈钢槽–地漏节点剖面详图

地漏(不锈钢地漏盖板)

1、原建筑钢筋混凝土楼板
2、下水管道
3、不锈钢地漏
4、50mm厚C20细石混凝土垫层,∅6钢筋@150
5、1.5厚JS或聚氨酯涂膜防水层
6、20厚1:3水泥砂浆找平层
7、10厚1:3水泥砂浆保护层
8、30厚1:3干硬性水泥砂浆粘结层
9、10厚素水泥膏(黑/白水泥膏)
10、石材(六面防护)
11、石材专用粘结剂
