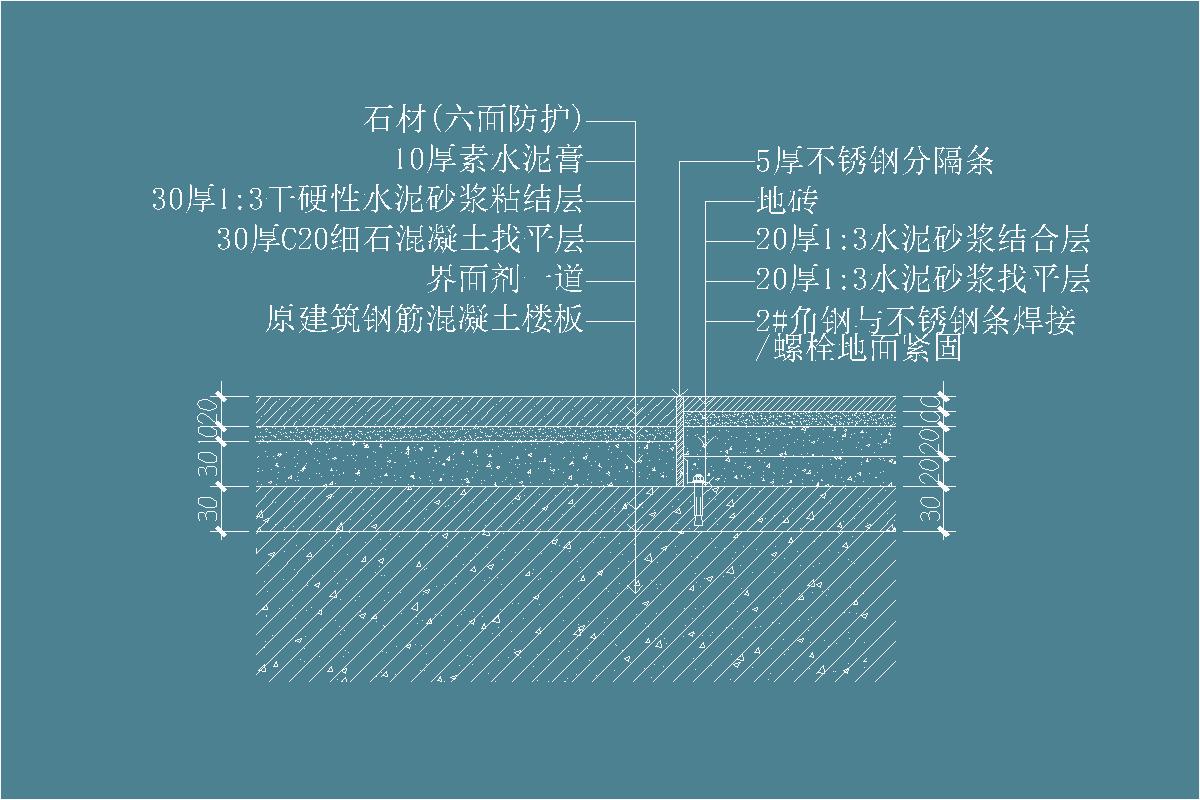

石材-素水泥膏-1:3干硬性水泥砂浆粘结层-C20细石混凝土-不锈钢分隔条-地砖-水泥沙浆粘结层-2#角钢与不锈钢条焊接-螺栓地面紧固-地坪节点剖面详图

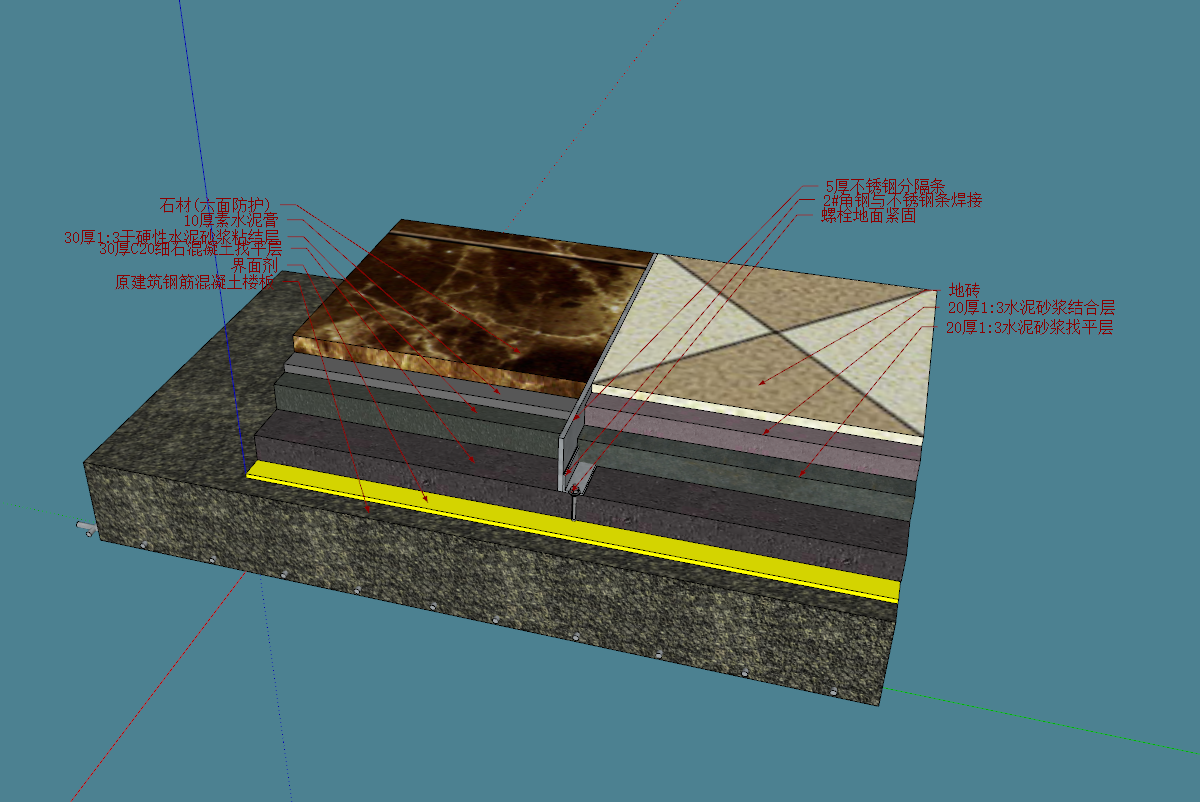

石材与地砖(不锈钢条平接)

1、原建筑钢筋混凝土楼板
2、30厚1:3水泥砂浆找平层
3、1.5厚JS或聚氨酯涂膜防水层
4、30厚1:3水泥砂浆防水保护层
5、10厚素水泥膏(黑/白水泥膏)
6、石材(六面防护)
7、2#角钢与不锈钢条焊接/螺栓地面紧固
8、20厚1:3水泥砂浆找平层
9、20厚1:3水泥砂浆结合层
10、地砖
11、5厚不锈钢分隔条
